超聲波頻率：15/20kHz 超聲波功率：2000/2600/3200/4200W
工位：4工位/6/工位/8工位/10工位/12工位
特點：底模工件有感應光電開關；電眼感應雙層定位，焊接精準度高；機械手采用步進電機控制，實現高精度定位；機身可前后調節，適用于各種大小工件的焊接

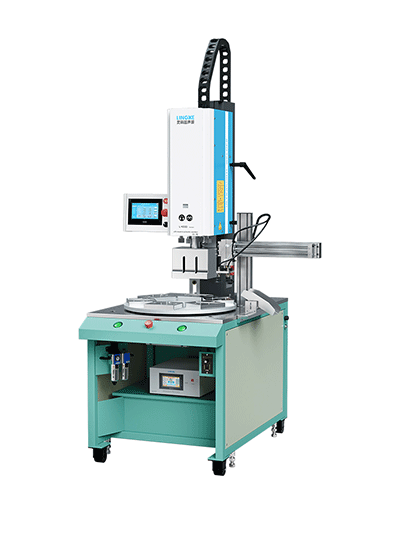

超聲波自動轉盤焊接機，是通過超聲波原理，結合生產焊接需要，通過控制超聲波焊接機的分割器，實現自動連續的超聲波焊接；可配置自動化裝置，自動放置原物料，半成品等，再經過自動焊接，取產品，達到全自動無人化生產操作。自動轉盤式超聲波焊接機適應于大批量產品焊接的廠家，有利于提高工作效率。

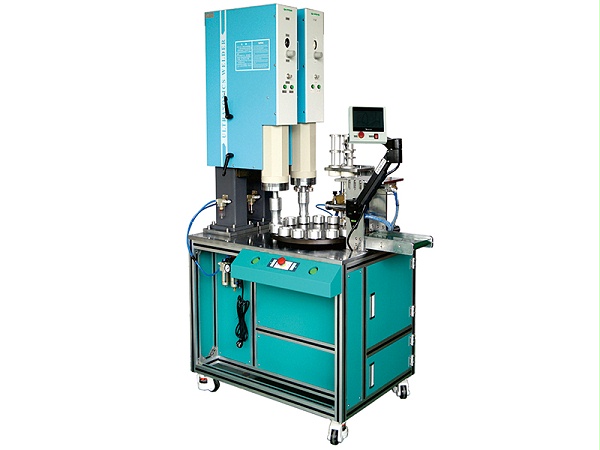

市場需求常見的有4/6/8/10/12工位等，可安裝2個以上的超聲波機頭，同時焊接多個膠件，批量處理被焊接塑料件。其他類型根據需求定制，自動轉盤焊接機再工業生產應用已經十分普及，有效提高生產率。
產品特點
Product feature
01底模工件有感應光電開關
02模組設計原點磁性開關
03電眼感應雙層定位，焊接精準度高
04機械手采用步進電機控制，實現高精度定位
05機身可前后調節，適用于各種大小工件的焊接
Big picture display
technical specifications
|
機型 Model |
L3000 Standard ?動轉盤機 |
L4000 Standard ?動轉盤機 |
||||
| ?位 Tray |
4?位/6?位/8?位/10?位/12?位 |
|||||
|
頻率 Frequency |
20kHz |
15kHz |
||||
|
功率 Power |
2000W |
2600W |
2600W |
3200W |
4200W |
|
|
輸?電壓 Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
AC220V |
|
|
?缸規格 Cylinder Size（mm） |
63×75 |
63×75 |
63×75 |
80×75 |
100×100 |
|
|
輸出時間 Oscillation Time |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
|
|
輸??壓 Air Pressure |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
＞1,≤7bar |
|
|
轉盤直徑 Turntable Diameter |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
Φ600mm |
|
|
操作開關 Operation Switch |
雙?啟動，前部有緊急制動，也可附加外部開關 Two-hand release,emergency stop button at the front,and adding external control switch supported. |
|||||
|
外形尺? Size(mm) |
壓機 Press |
1070×646×1812 |
1070×646×1812 |
1070×646×1812 |
1070×646×1812 |
970×760×2270 |
|
電箱 Generator |
415×256×116 |
415×256×116 |
415×256×116 |
425×235×118 |
425×235×118 |
|
|
凈重 Weight |
機械臂寬 Arm Length |
916mm |
916mm |
916mm |
916mm |
916mm |
|
壓機 Press |
195kg |
195kg |
195kg |
195kg |
290kg |
|
|
電箱 Generator |
7.5kg |
7.5kg |
7.5kg |
10kg |
10kg |
|
